네트워킹 장비 비교

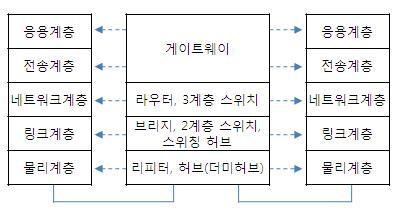

네트워킹 장비

브리지 : 데이터 링크 계층
라우터 : 네트워크 계층 (라우팅 알고리즘을 이용)
리피터 : 물리 계층
게이트웨이 : 서로 다른 통신 프로토콜을 사용하여, 네트워크 상호 접속하는 장치

1. 리피터, 허브, 브리지 비교

  ㅇ 리피터 (1계층 장비)
     - 물리계층 상에서 세그먼트를 단순 연결하여, `연장하는 증폭 장치`
        . LAN의 한 세그먼트에서 또다른 세그먼트로 전송신호를 재생 송신
           .. 두 세그먼트를 연결시켜 연장하지만, 그 또한 더 큰 세그먼트가 됨

  ㅇ 허브  (1계층 장비)
     - 물리적으로는 성형 구조이지만, 논리적으로는 버스형 구조
        . 리피터 보다 배선에 유리함
     - 물리적 증폭 보다 프레임 처리 위주로 동작하지만, MAC 주소는 이용 안함
        . 동일 프레임을 복제 후 모든 포트로 똑같이 전달함
     - 각 포트들이 모든 같은 속도를 갖게됨 (例, 10Mbps HUB 장치)

  ㅇ 브리지 (2계층 장비)
     - 2 이상의 링크계층 네트워크를 결합시켜 LAN을 `확장하는 장치`
        . 모든 수신 프레임을 일단 버퍼에 저장하고,
        . 그 주소에 따라 목적지 포트(서로 다른 링크계층 네트워크)로 프레임을 전달함.
     - 리피터,허브와는 달리 LAN의 각 세그먼트 내의 트래픽을 타 세그먼트로 전파시키지
       않고 고립시킬 수 있음  ☞ 충돌 도메인 참조
     - 각 포트들이 서로 다른 속도를 갖을 수 있음

2. 스위치, 브리지 비교  (2계층 장비)

  ㅇ 스위치, 브리지는 2 이상의 링크계층 네트워크를 결합하여 LAN을 확장 구성하는 장비
     - 사실 스위치는 여러 개의 포트를 가진 고성능 브리지(Multiport Bridge)
        . 이 경우의 단순 브리지는 2 포트 스위치로 볼 수 있음

  ㅇ 오늘날에는 순수 브리지는 거의 사용하지 않음
     - 저렴한 스위칭 기능이 부가된 브리지(Switching Hub,스위칭 허브)를 씀
     - 또는, 고가의 스위치 장비(LAN 스위치) 또는 브리지 기능을 포함한
             라우터(Brouter) 등으로 대체됨

  *  브리지
     - 소프트웨어 기반
     - 브리지 당 1개 스패닝 트리
     - 브리지 당 수개의 포트
     - 프레임 저장 후 전달
     - 한 번에 하나씩 프레임 전달
     - 각 포트에 전체용량을 쪼개어 할당 (전체용량을 각 포트가 공유하므로)

  *  스위치
     - 하드웨어 기반
     - 스위치 당 다수 스패닝 트리
     - 브리지 보다 훨씬 많은 포트 (다중 포트 브리지)
     - 프레임 저장 후 전달 뿐만 아니라 컷 스루 스위칭 방식도 가능
     - 한 번에 여러 프레임을 병렬로 동시 전달 가능
     - 각 포트에 전체용량을 동일하게 전용으로 할당

http://www.ktword.co.kr/test/view/view.php?m_temp1=4842

네트워킹 장비 비교

ㅇ 라우터 (3계층 장비)
     - 서로 다른 네트워크들을 상호 연결
        . 링크계층 프로토콜에 무관

     - 네트워크 주소(IP 주소)를 통해 Nework-to-Network (망대망) 통신을 지원

https://heisyoung.tistory.com/52

OSI 7계층 장비(리피터, 허브, 브리지, 스위치, 라우터)



OSI 참조모델

전송/트랜스포트 계층 - 세그먼트 (TCP, UDP)
네트워크 계층 - 패킷 / 라우팅
데이터 링크 계층 - 프레임 (오류제어, 흐름제어)
물리계층
응용계층

TCP/IP 계층구조

응용계층 프로토콜- FTP HTTP SMTP
물리계층?
