컴퓨터와 비전



**“3D 세계를 2D 영상으로 투영하고, 그 안에서 의미 있는 특징을 안정적으로 추출·표현하여, 서로 다른 영상 간 대응과 인식을 가능하게 하는 것”**이야.

---

📘 2~6주차 전체 연결고리 정리

1. Geometric Camera Models (2주차)

• 시작점: 카메라 모델
  • 3D 세계 → 2D 영상으로 투영하는 과정(투영 기하, Pinhole 모델, 렌즈)
  • 투영의 본질: 거리/각도는 잃지만, **공선성(collinearity), 직선성(line preservation)**은 유지됨
• 목적: 영상을 이해하려면 투영된 좌표계와 기하학을 먼저 알아야 함.

👉 핵심 질문: “세계가 어떻게 이미지 평면에 맵핑되는가?”

---

2. Linear Filters (3주차)

• 영상은 노이즈가 있고, 우리가 보고 싶은 구조(에지, 패턴)를 흐리게 만듦.
• 이를 위해 필터링:
  • Smoothing (Mean, Gaussian) → 노이즈 제거
  • Edge Detection (Sobel, Prewitt, LoG) → 변화가 큰 경계 검출
• Convolution/Correlation → 영상 내 지역 특성을 수학적으로 다루는 기본 도구

👉 핵심 질문: “영상의 원시 픽셀에서 어떻게 의미 있는 신호(경계, 패턴)를 추출할까?”

---

3. Image Pyramids (4주차)

• 영상은 다양한 **스케일(scale)**에서 정보를 가짐.
• Gaussian Pyramid: 점점 블러링+축소 → 큰 구조만 남음
• Laplacian Pyramid: 손실(Residual)을 저장 → 원본 복원, 멀티스케일 특징 유지
• Wavelet 변환과 Interpolation까지 포함 → 영상의 다중 해상도 표현

👉 핵심 질문: “영상을 다양한 해상도에서 어떻게 안정적으로 표현할까?”

---

4. Local Feature Detection (5주차)

• 영상 속에서 안정적이고 반복 검출 가능한 점을 찾는 과정
  • Edge, Line, Corner, Blob
  • Harris Corner, LoG/DoG Blob Detector
• 불변성(Invariance): 회전, 이동, 부분적 조명 변화에도 robust해야 함

👉 핵심 질문: “영상에서 다른 시점·조건에도 동일하게 잡히는 관심점은 무엇인가?”

---

5. Feature Descriptors (6주차)

• 검출된 **관심점(Local Feature)**을 수치화된 벡터로 기술
• 다양한 방법:
  • SIFT: 128D 벡터, 회전·스케일·조명 불변성
  • SURF: 빠른 근사 버전
  • HOG: 방향 히스토그램, 주로 객체 검출(사람)
  • BRIEF/ORB: 이진 특징, 빠른 매칭
• 목표: 서로 다른 영상에서도 같은 물체/장면임을 매칭할 수 있게

👉 핵심 질문: “검출된 점을 어떻게 수치로 표현하여 서로 비교할 수 있을까?”

---

📌 전체 흐름 (2~6주차를 한 줄로 연결하면)

1. 투영 기하: 세계가 어떻게 영상으로 맵핑되는가 (2주차)
2. 필터링: 영상에서 원초적 구조를 추출하는 기본 도구 (3주차)
3. 스케일 공간: 다양한 크기에서 영상 패턴을 분석하는 표현 (4주차)
4. 특징 검출: 의미 있고 안정적인 지점 찾기 (5주차)
5. 특징 기술자: 찾은 지점을 불변의 수치 벡터로 표현 (6주차)

즉,
👉 **“카메라 투영 모델로부터 시작해, 필터링과 멀티스케일 표현으로 영상을 정제하고, 그 안에서 강인한 특징을 검출·기술하여 영상 매칭과 인식을 가능하게 한다”**라는 하나의 큰 이야기를 하고 있는 거야.



CV2025-2-02. Geometric Camera Models_jy.pdf

3.46MB



📘 Geometric Camera Models 정리

1. 이미지 형성의 요소

• Geometry: 3D 세계 점과 영상 간의 기하학적 관계
• Radiometry: 표면에서 방출된 빛과 영상에 도달하는 빛의 관계
• Photometry: 인간 눈으로 감지 가능한 빛의 강도 측정
• Digitization: 연속 신호를 디지털 근사로 변환

---

2. Image Transformation (영상 변환)

• Image Warping: 좌표계 변환 → 도메인 변경g(x)=f(h(x))g(x) = f(h(x))g(x)=f(h(x))
• 기하학적 기본요소: 점, 직선, 평면
• 2D 변환 종류:
  • Rigid: 회전 + 이동 (거리/각도 보존)
  • Similarity: 스케일 + 회전 + 이동
  • Affine: 선형 변환 + 이동 (평행선 유지)
  • Perspective (Projective): 일반적 호모그래피 (평행선 소실점으로 수렴)

---

3. Homogeneous Coordinates

• 2D 좌표 (x, y)를 (x, y, 1) 형태로 확장 → 행렬 곱으로 변환 가능
• 장점: 평행 이동, 투영 변환까지 행렬 곱으로 표현

---

4. Pinhole Camera Model

• 구조: 작은 구멍(투영 중심 COP) → 광선 하나만 투과 → 스크린에 상 형성
• 특징:
  • 상하좌우 반전
  • 구멍 크기 Trade-off: 크면 블러, 작으면 회절
  • 어두움 → 렌즈 필요

투영 수식

(x,y,z)→(x′,y′)=(fxz,fyz)(x, y, z) \to (x', y') = \left( f \frac{x}{z}, f \frac{y}{z} \right)(x,y,z)→(x′,y′)=(fzx​,fzy​)

---

5. Camera with Lens

• 렌즈 역할: 빛을 굴절시켜 초점(focal point)에 모음
• Thin Lens Equation:1f=1D+1D′\frac{1}{f} = \frac{1}{D} + \frac{1}{D'}f1​=D1​+D′1​
  • D: 물체 거리
  • D’: 상 거리
• 심도(Depth of Field): 작은 조리개 → 초점 범위 ↑, 하지만 빛 ↓
• 시야(Field of View, FOV):
  • f ↑ → 좁아짐 (망원)
  • f ↓ → 넓어짐 (광각)

---

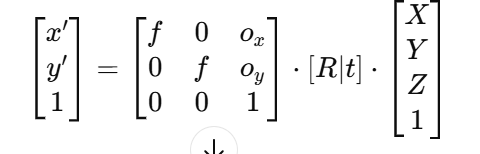

6. Camera Parameters

• Extrinsic Parameters: 월드 좌표 → 카메라 좌표 (R, t)
• Intrinsic Parameters: 카메라 내부 속성 (focal length, skew, 중심점 등)
• ​​

---

7. Projection Properties

• 점 → 점, 선 → 선 (공선성 유지)
• 평행선 → 소실점(Vanishing Point)으로 수렴
• 평행선이 이미지 평면과 평행하면 그대로 평행 유지

---

8. 카메라 왜곡 (Distortion)

• 원근 왜곡: 건축 사진에서 수직선이 모이는 현상 → 렌즈 쉬프트, 보정으로 해결
• 방사 왜곡(Radial Distortion): 렌즈 불완전성 → 배럴(Barrel) 또는 핀쿠션(Pincushion) 왜곡

---

9. 요약 비교

변환 종류보존 성질예시

Rigid	거리, 각도	회전+이동
Similarity	비율, 각도	스케일+회전
Affine	평행선	스케일링, 시어
Perspective	공선성만 보존	투영, 소실점

---

👉 시험 대비 핵심

• Pinhole Camera Model 수식 암기 (x’, y’) = (f·x/z, f·y/z)
• Thin Lens Equation (1/f = 1/D + 1/D’)
• Intrinsic vs Extrinsic Parameter 구분
• 변환 4종류 특징(Rigid~Perspective)
• 왜곡 유형(원근 왜곡, 방사 왜곡)

CV2025-2-03. Linear Filters_jy.pdf

4.30MB

📘 Linear Filters 정리

(Cross-correlation & Convolution)

1. 이미지의 정의

• 디지털 이미지: 2D 빛의 세기 함수 f(x,y)
  • (x, y): 좌표
  • f(x,y): 밝기 값 (0 = 검정, 255 = 흰색)
• 특징: 이산화(discretization)됨 (좌표·밝기 모두)
• 잡음 발생 원인: 센서 한계, 빛 변화, 양자화 오류

---

2. 이미지 필터링

• 목적: 유용한 정보 추출(에지, 코너 등), 잡음 제거, 화질 향상
• 종류:
  1. Point Operation: 픽셀 단위 독립 처리 (예: 밝기/대비 조정)
  2. Neighborhood Operation (Filters): 주변 픽셀 고려

---

3. 선형 필터 (Linear Filters)

• 정의: 각 픽셀을 주변 픽셀의 선형 결합으로 대체
• 특징: 선형성 + 시프트 불변성
  • Linearity: f(h1+h2) = f(h1)+f(h2)
  • Shift-invariance: 위치 이동해도 같은 동작 수행
• 예시:
  • 평균 필터 (Mean, Box Filter): 블러링, 노이즈 감소
  • 가우시안 필터: 중심에 큰 가중치, 주변은 작게 → 부드러운 블러링

---

4. 가우시안 필터

• 특징:
  • 회전 대칭성
  • σ(표준편차) 크기에 따라 스무딩 정도 조절
  • Gaussian * Gaussian = Gaussian (자기 닫힘 성질)
• 분리 가능성 (Separability):
  • 2D 필터링을 1D 두 번으로 분리 가능 → 연산량 감소
  • 2D: O(n²m²) → Separable: O(n²m)

---

5. 비선형 필터 (Non-linear Filters)

• Median Filter
  • 각 픽셀을 주변값의 중앙값으로 대체
  • 장점: Spike Noise(Impulse, Salt & Pepper)에 강함
  • 단점: 계산량 많음

---

6. Convolution vs Cross-Correlation

• Cross-correlation:g(i,j)=∑u,vh(u,v)f(i+u,j+v)g(i,j) = \sum_{u,v} h(u,v) f(i+u, j+v)g(i,j)=u,v∑​h(u,v)f(i+u,j+v)→ 필터 그대로 사용
• Convolution:g(i,j)=∑u,vh(u,v)f(i−u,j−v)g(i,j) = \sum_{u,v} h(u,v) f(i-u, j-v)g(i,j)=u,v∑​h(u,v)f(i−u,j−v)→ 필터를 좌우·상하 반전 후 적용
• 차이점: Convolution은 필터 뒤집기 필요, 하지만 실제 OpenCV 등에서는 두 연산을 동일하게 취급

---

7. 에지 검출 (Edge Detection)

• Prewitt 필터: 단순 경계 검출 (수평/수직 마스크)
• Sobel 필터: 중앙 픽셀에 더 큰 가중치 → 잡음에 강인
• DoG (Derivative of Gaussian):
  • Gaussian Blur 후 미분
  • 연산 단축 (LoG 근사)
• LoG (Laplacian of Gaussian): 2차 미분, 블롭 검출에도 활용

---

8. 요약 비교

필터 종류특징장점단점

Box (Mean)	단순 평균	쉬움, 빠름	에지 손실, 블러 심함
Gaussian	가중 평균	자연스러운 블러, σ 조절	세부 손실
Median	중앙값	Salt & Pepper 제거	느림
Prewitt	단순 경계 검출	구현 쉬움	잡음 민감
Sobel	개선된 경계 검출	잡음 강인	고주파 민감
LoG/DoG	2차 미분 기반	블롭·에지 검출	계산량 큼

---

👉 시험 대비 핵심

• Convolution vs Correlation 차이 반드시 암기
• Gaussian 필터 → σ, 분리 가능성(Separable)
• Median 필터 → Salt & Pepper 제거, 비선형
• Prewitt vs Sobel → Sobel이 잡음에 강함
• DoG ≈ LoG 근사



CV2025-2-04. Image Pyramids_jy.pdf

3.68MB



📘 Image Pyramids 정리

1. Aliasing (에일리어싱)

• 정의: 샘플링 속도가 충분하지 않아 잘못된 신호/이미지가 생기는 현상
• 예시: Sine wave undersampling, Wagon-wheel effect
• 해결 방법:
  1. Oversampling → Nyquist rate(≥ 2 × 최대 주파수) 만족
  2. Filtering 후 Subsampling → Gaussian Blur로 고주파 제거 후 축소

---

2. Gaussian Pyramid

• 구성 방법: Blur(가우시안 필터) → Subsample (1/2 크기) 반복
• 특징:
  • 레벨이 올라갈수록 세부 정보 사라지고 큰 영역만 남음
  • 원본 이미지를 상위 레벨만으로 완전히 복원 불가 (정보 손실)
• 용도: 스케일 불변성 제공, 다양한 컴퓨터 비전 응용에 사용

---

3. Laplacian Pyramid

• 아이디어: Gaussian Pyramid의 손실(Residual)을 보관
• 구성:
  1. 원본 → Blur + Downsampling → 예측 이미지
  2. 원본 – 예측 = Residual (Loss Detail)
  3. Residual + Downsampling 이미지를 저장
• 특징:
  • 각 레벨에서 잃어버린 디테일 보존
  • Reconstruction(복원) 가능 → Residual + Upsampling 합성
• 용도: 노이즈 제거, 이미지 압축, 멀티스케일 표현

---

4. Wavelet Transform

• 개념: 라플라시안 피라미드의 확장 → 다중해상도 분석
• 1D 변환:
  • 신호 x(n) → 필터링(φ, ψ) → 세부(Detail) + 근사(Approximation) 계수
• 2D 변환:
  • 이미지를 4가지로 분해: LL(근사), LH(수직), HL(수평), HH(대각선)
  • 레벨별 반복 (멀티스케일)
• 특징: DCT(블록 기반) 대비 효율적이고 계층적 부호화 가능

---

5. Image Interpolation (보간법)

• Nearest Neighbor: 가장 가까운 픽셀 값 복제 (단순, 계단 현상 발생)
• Bilinear: 주변 4픽셀 선형 보간 → 매끄러움 증가
• Bicubic: 주변 16픽셀 이용, 곡선 기반 보간 → 가장 부드럽고 고품질
• 응용: 이미지 확대/축소, 해상도 변환

---

6. 비교 요약

종류특징장점단점

Gaussian Pyramid	Blur + Subsample	간단, 스케일 불변성	원본 복원 불가
Laplacian Pyramid	Residual 저장	복원 가능, 세부 유지	계산량 증가
Wavelet Transform	다중해상도 + 계수 분해	압축, 잡음 제거	구현 복잡
Interpolation	Nearest / Bilinear / Bicubic	단순~고품질 선택	속도/품질 Trade-off

---

👉 시험 대비 핵심

• Aliasing → Nyquist rate, Blur 후 Subsample
• Gaussian Pyramid: Blur + Subsample, 정보 손실
• Laplacian Pyramid: Residual 저장, 복원 가능
• Wavelet: LL, LH, HL, HH 분해
• Interpolation: Nearest(단순), Bilinear(보통), Bicubic(고품질)



CV2025-2-05. Local Feature Detection_jy.pdf

6.57MB



📘 Local Feature Detection 정리

1. Local Feature의 필요성

• 활용: 이미지 매칭, 정합(alignment), 모자이크, 3D 재구성, 모션 추적(AR), 객체 인식, 이미지 검색, 로봇 내비게이션 등
• 장점:
  • Locality → 부분 가려짐/잡음에도 강인
  • Quantity → 한 장 이미지에서 수백~수천 개 가능
  • Distinctiveness → 대규모 DB에서도 구별 가능
  • Efficiency → 실시간 처리 가능

---

2. Local Feature Detection의 주요 단계

1. Edge Detection (에지 검출)
   • 픽셀 값이 급격히 변하는 위치
   • 기법: Prewitt, Sobel, Roberts, Canny
   • Canny 특징:
     1. Gaussian 미분 필터 → 잡음 억제
     2. 기울기 크기·방향 계산
     3. Non-maximum suppression (국소 극대점만 유지)
     4. Hysteresis Thresholding (이중 임계값으로 에지 연결)
2. Line Detection (선 검출)
   • Hough Transform 사용 → 직선, 원, 곡선 검출
   • (ρ, θ) 파라미터 공간에서 직선 표현
3. Corner Detection (코너 검출)
   • Harris Corner Detector
   • 원리: 작은 윈도우를 이동할 때 모든 방향으로 큰 변화 → 코너
   • 수학적 표현:
     • Second Moment Matrix (H) = ∑ [Ix², IxIy; IxIy, Iy²]
     • 고유값 λ1, λ2 해석
       • 둘 다 큼 → Corner
       • 하나만 큼 → Edge
       • 둘 다 작음 → Flat 영역
   • 변환 불변성:
     • Affine intensity 변화: 부분적 불변
     • Translation: Covariant
     • Rotation: Covariant (고유값 유지)
     • Scaling: 불변하지 않음 (모든 점이 Edge로 분류됨)
4. Blob Detection (블롭 검출)
   • 특징적인 영역(Blob)을 크기와 위치에 따라 찾음
   • 방법: Laplacian of Gaussian (LoG)
   • Scale-space에서 여러 σ로 필터링 → 극대값 위치가 Blob
   • 효율적 구현: Difference of Gaussians (DoG)
   • Scale Normalization: σ² 곱해 스케일 불변성 확보
   • Blob 검출은 회전·스케일 변화에 대해 Covariant/Invariance 성질 가짐

---

3. 주요 포인트 비교

검출 대상대표 알고리즘핵심 아이디어불변성/특징

Edge	Sobel, Canny	강한 픽셀 강도 변화	잡음 억제+정확한 위치 (Canny)
Line	Hough Transform	파라미터 공간에서 직선 검출	잡음/부분 가려짐에도 강인
Corner	Harris Detector	작은 윈도우 이동 시 모든 방향 변화	회전·이동에 강함, 크기에는 약함
Blob	LoG, DoG	특정 스케일에서의 지역 극값	회전·스케일 불변성 확보

---

👉 시험 대비 핵심

• Canny Edge Detector 단계(4단계) 반드시 암기
• Harris Detector: 고유값 해석 (λ1, λ2) → 코너/에지/플랫 구분
• Blob Detection: LoG, DoG + σ² scale normalization → 스케일 불변성
• Edge/Line/Corner/Blob 차이를 명확히 구분



CV2025-2-06. Feature Descriptors_jy.pdf

4.25MB



📘 Feature Descriptors 정리

1. 좋은 특징(Feature)의 조건

• Repeatability: 기하/조명 변환에도 동일하게 검출
• Saliency: 서로 구분 가능할 만큼 독특함
• Compactness/Efficiency: 픽셀 대비 적은 수의 특징으로 표현
• Locality: 작은 영역에 국한 → 가려짐(clutter/occlusion)에 강인

---

2. Feature Detection & Description 과정

1. Detection: 관심점(Keypoint) 검출
2. Description: 관심점을 벡터로 표현 (Descriptor 생성)
3. Matching: 두 영상 간 유사한 Descriptor 매칭

---

3. 주요 Descriptor 기법

(1) SIFT (Scale-Invariant Feature Transform)

• 특징: 크기, 회전, 조명 변화에 불변
• 과정
  1. Keypoint Detection: DoG(LoG 근사)로 극값 검출
  2. Localization: 약한 점/엣지 제거, 정밀한 위치 추정
  3. Orientation Assignment: 지역 기울기 방향으로 회전 불변성 확보
  4. Descriptor 생성:
     • 16×16 영역 → 4×4 셀 → 각 셀에 8-bin 방향 히스토그램
     • 총 128차원 벡터
• 장점: 매우 강인, viewpoint 변화(최대 60°)와 조명 차이에도 안정적

---

(2) SURF (Speeded-Up Robust Features)

• 특징: SIFT보다 3~7배 빠름, 비슷한 성능
• 아이디어: Haar Wavelet + Integral Image 활용
• 검출: Hessian 행렬 근사(LoG → Box Filter)
• 기술자(Descriptor): 20s × 20s 영역 → 4×4 셀 → Haar 응답(dx, dy) 합산 → 정규화
• 장점: 속도 빠름, 회전·블러에 강함
• 단점: 조명/시점 변화에는 취약

---

(3) HOG (Histogram of Oriented Gradients)

• 주요 용도: 사람 검출
• 과정
  1. 기울기(gx, gy) 계산
  2. 8×8 셀마다 방향 히스토그램 계산
  3. 블록 정규화(대비 보정)
  4. 전체 연결 → 3780차원 벡터 (64×128 이미지 기준)
• 특징: 국소 기울기 패턴을 통계적으로 표현

---

(4) BRIEF (Binary Robust Independent Elementary Features)

• 특징: 간단·빠른 이진 디스크립터
• 방식: 패치 내 임의 픽셀 쌍 비교 → 이진 벡터 (128, 256, 512비트)
• 거리 측정: 해밍 거리(XOR)
• 장점: 계산 간단, 빠른 매칭
• 단점: 회전/스케일 변화에 취약

---

(5) ORB (Oriented FAST and Rotated BRIEF)

• 특징: SIFT/SURF 대체 오픈소스 (빠르고 특허 자유)
• 구성: FAST(코너 검출) + BRIEF(이진 기술자) → 회전 보정
• 샘플링 쌍 학습: 상관성↓, 분산↑ → 판별력 향상
• 장점: 회전에 강함, 실시간 성능

---

4. 비교 요약

방법차원/형식장점단점

SIFT	128D (실수 벡터)	회전·스케일·조명 불변, 강력	느림
SURF	64D (실수 벡터)	빠름, 강인함	조명/시점 변화 약함
HOG	수천 차원 (실수 벡터)	객체(사람) 검출에 효과적	고차원
BRIEF	128~512비트 (이진)	매우 빠름, 단순	회전/스케일 불변성 약함
ORB	256비트 (이진)	빠름, 회전에 강함	SIFT만큼 정밀하지 않음

---

👉 시험 대비 핵심:

• SIFT: 4단계 과정(검출–위치–방향–기술자) + 128D
• SURF: Haar + Integral Image, 빠름
• HOG: 8×8 셀, 3780D, 사람 검출
• BRIEF: 이진 매칭, 빠르지만 회전 취약
• ORB: FAST+BRIEF, 회전 보정
